Abmessungen Bubendorff Vorbaurollladen ID Serie Alu Funk
✕

ⓘ Aufmaß

Die richtigen Bestellmaße ermitteln

Als Bestellmaße bitte die Elementmaße angeben, also Gesamtbreite x Gesamthöhe des Rollladen. Messen Sie zuerst die Nische an unterschiedlichen Stellen in Breite und Höhe aus und ermitteln Sie dann die Bestellmaße wie folgt:

Für den Einbau innerhalb der Leibung oder Nische:
  1. Montagearten Nr. 1, 2 und 3
  2. Abzug eines Montagespiels ringsum
  3. vom kleinsten gemessenen Nischenmaß
  4. je nach Beschaffenheit der Nische
  5. Bestellbreite = Nischenbreite abzgl. ca. 5 mm
  6. Bestellhöhe = Nischenhöhe abzgl. ca. 5 mm
Für die Montage außerhalb der Nische:
  1. Montageart Nr. 4 (auf die Fassade)
  2. Hinzurechnen der Schienenbreite r/l je 45 mm
  3. Hinzurechnen der Kastenhöhe (C16) oben
  4. zum größten gemessenen Nischenmaß
  5. Bestellbreite = Nischenbreite zzgl. 90 mm (FS)
  6. Bestellhöhe = Nischenhöhe zzgl. 165 mm (Kasten)


Abmessungen

Lieferbare Breite von 490 bis 3000 mm und Höhe von 472 bis 2672 mm. Für Hinweise zu den Bestellmaßen klicken Sie bitte oberhalb auf den Button "ⓘ Aufmaß".

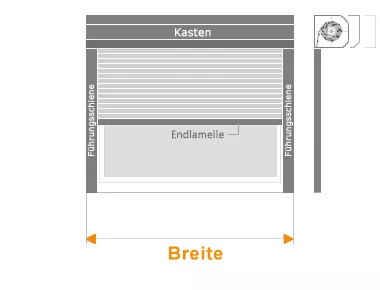

Breite LA für Vorbaurollladen Aluminium ID Rollladen
Breite LA eingeben (Maßeinheit mm):



Geben Sie als Breite LA bitte mindestens den Wert 470 und maximal 3000 ein.
Breite LA für Vorbaurollladen Aluminium ID Rollladen

Online-Konfigurator | Abmessungen
Bubendorff Vorbaurollladen ID Serie Alu Funk

Auswahl Abmessungen

Abmessungen - Maßangaben

Hier können Sie den Artikel Vorbaurollladen Aluminium ID Rollladen konfigurieren (Abmessungen angeben bzw. auswählen). Lieferbare Breite von 490 bis 3000 mm und Höhe von 472 bis 2672 mm. Für Hinweise zu den Bestellmaßen klicken Sie bitte oberhalb auf den Button "ⓘ Aufmaß".
