Terrassendach Bausatz Standard ECO 1 ALU VSG 8 BxH 3000 x 2000 mm

Terrassendach Bausatz Standard ECO 1 ALU VSG 8 mit Breite 3000 x Höhe 2000 mm 3x2 m. Terrassenüberdachung Pultdach oder Flachdach.

Terrassendach / Pultdach Bausatz Standard ECO 1 ALU VSG 8 BxH 3000 x 2000 mm

Produktbeschreibung für diesen Terrassendach-Bausatz

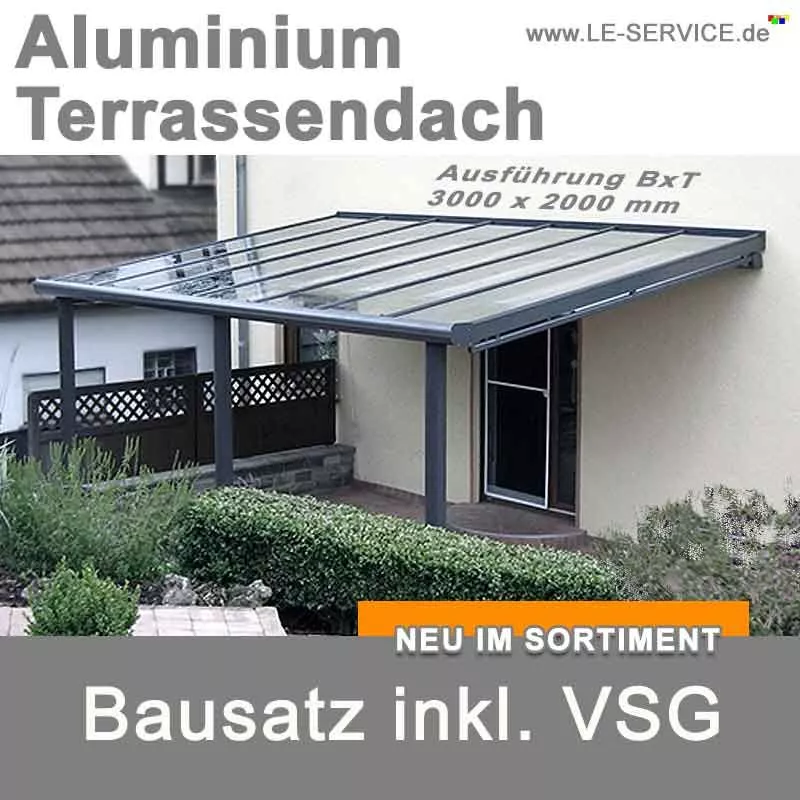

Terrassendach Bausatz Standard ECO 1 ALU VSG 8 BxH 3000 x 2000 mm ist ein Aluminium-Glasdach (Pultdach) mit einer festen Gesamtbreite 3 m und Ausfalltiefe von 2 m.

Die Lieferung des Systems erfolgt ungebohrt, inklusive Verbundsicherheitsglas VSG und inklusive der benötigten Glasdichtungen. Ebenso werden Edelstahlschrauben A2 in erforderlicher Anzahl für die Verbindung der Konstruktionsteile und deren Abdeckprofile mitgeliefert, jedoch keine Befestigungsschrauben für Wandbefestigung oder Bodenbefestigung (geeignetes Befestigungsmaterial hierfür ist je nach Montagegrund immer bauseits zu bestimmen).

Dieses Alu-Terrassendach wird pulverbeschichtet und ist in 5 verschiedenen Standardfarben lieferbar

Die Angabe der Breite bezieht sich auf die Breite des Terrasendaches an der Wandseite (Anschlusswand). Die Tiefe ist das Maß von der Anschlusswand bis zur Vorderkante Frontstütze(n). Es sind für diesen Bausatz keine Zwischengrößen und keine Sonderfarben lieferbar.

Farben-Auswahl

- Weiß RAL 9016
- Silbergrau DB 701
- Anthrazit DB 703
- Sepiabraun
- Anthrazit

Maße

- Anlagenbreite: 3000 mm
- Anlagentiefe: 2000 mm
- Stützenhöhe vorn: 2500 mm (kürzbar)

Ausführung

- Dachneigung: 5°
- Anzahl Glasfelder bei dieser Breite: 3
- Anzahl Sparren (lt. Statik): 4
- Anzahl Stützen (lt. Statik): 2
- Stützenbefestigung unten: U-Winkel (Fundament bauseits)
- Stützenbefestigung oben: U-Winkel

Technische Details

- Terrassendach-Bausatz aus Aluminium, nicht vorgebohrt
- Einglasung (standard): inklusive VSG 8mm klar
- Glasgummis/Dichtungen: inkl. Dichtungen
- Wasserablauf: Rinne mit Fallrohrsystem (HT75)
- Schneelast unter 3000 mm Tiefe: 1,25 kN/qm
- Schneelast ab 3000 mm Tiefe: 85 kN/qm
- Beschattung (Aufdach oder Unterglas): optional

Einglasung / VSG

Der Bausatz wird in der Standardausführung inklusive dem benötigten Verbundsicherheitsglas (VSG 8 mm, klar) geliefert und inklusive Glasgummis/Dichtungen.
Optional ist für dieses Terrassendach auch VSG 10 mm klar oder VSG 10 mm matte Folie (Milchglas) lieferbar.

Optionale Glasdach-Beschattung / Markise

Standardmäßig ist bei diesem Bausatz keine Beschattungsanlage (Markise) enthalten. Die kann optional als Unterglasmarkise oder Aufdachmarkise hinzubestellt oder auch später nachgerüstet werden.

Stützen bzw. Frontstützen

Die Anzahl der Stützen ist abhängig von der Größe des Daches. In dieser Ausführung werden die unter dem Punkt "Technische Details" angegebene Anzahl Stützen mitgeliefert.
Die Form (Querschnitt) des Stützenprofils ist standardmäßig eckig (square) 110 x 110 mm oder vorn abgerundet (soft) 110 x 110 mm möglich. Befestigung der Stützen erfolgt über mitgelieferte Winkel. Ein Fundament - soweit erforderlich - ist immer bauseits vorzubereiten.

Wasserablauf und Fallrohr

Im Lieferumfang ist das Kunststoff-Fallrohrsystem HT75 enthalten (Ablaufstutzen, Laubfangkorb, Fallrohr, 87° Bogen). Die Entwässerung erfolgt so gut wie unsichtbar über die Stütze (innenliegend).

Edelstahlschrauben für den Zusammenbau der Konstruktion (inklusive)

- Schrauben A2 (4,2 x 16 mm) für die Konstruktion
- Schrauben A2 (4,2 x 16 mm) für die Abdeckschienen
- Schrauben A2 (4,2 x 16 mm) für die Verblendung der Abdeckschienen

Benötigtes Werkzeug und Hilfsmittel (nicht inklusive)(

- Bohrer-Set
- Bo-Metallsäge: je 1x 29/68/92 mm
- Bohrer: 3,5 mm
- Befestigungsschrauben bzw. Anker für die Wand und den Boden
- dauerelastisches Silikon für den Wandanschluss
