SHADEONE® STRUCTURE mit Edelstahl-Wandspannhalter - das Twister-Segel von shadesign

Produktbeschreibung SHADEONE® STRUCTURE

SHADEONE® STRUCTURE mit Edelstahlhaltern vorn ist ein neuartiges Beschattungssystem zur Nischenmontage ohne Säulen. Als Gegenhalter vorn werden Wandspannhalter geliefert zur waagerechten oder senkrechten Montage an der Wand, an einer Stütze oder an einem Querträger-Profil. Das SHADEONE® STRUCTURE verbindet die grazile und leichte Ausführung eines Sonnensegels mit den Vorteilen einer Markise. Es sieht aus wie eine Markise - ist aber keine Markise. Eine völlig neue Technologie unterscheidet das Twister-Segel von einer Markise und von einem herkömmlichen Sonnensegel. Hier wickelt sich das Segeltuch im vordernen Ausfallprofil auf und an der Wandseite wird das Tuch mit einer Kederschiene an den mitgelieferten Konsolen befestigt. Einsetzbar ist dieses System zum Beispiel auf dem Balkon (mit spezieller Geländerhalterung für die vorderen Spannsäulen), auf der Terrasse oder als Unterglas-Beschattungssystem im Wintergarten oder unter einem Glasdach.

Das SHADEONE® STRUCTURE Twister-Segel ist eine innovative Neuentwicklung und unterscheidet sich in der Ausstattung und Funktion erheblich vom bisher bekannten Sonnensegel. Es handelt sich hier um eine völlig neue Art Sonnenschutzsystem.

Anwendungsgebiete des SHADEONE® STRUCTURE

Das SHADE Schatten-System wurde für den Einsatz als Sonnenschutz auf Balkonen, Terrassen und Freiflächen (System SD-O) konzipiert und kann auch als Unterglasbeschattung (System SD-UG) für Glasdächer eingesetzt werden.
Ein ansprechendes Design, einfache Montage und Bedienung zeichnen dieses System aus. Überall dort wo konstruktive Einfachheit gefragt ist, findet SHADEONE Twister-Segel, seinen Platz.

Das SHADEONE® STRUCTURE ist geeignet zur Beschattung von:
- Balkone
- Terrassen
- Freisitze
- sonstige Freiflächen
- Glasdächern (Unterglas)
- Wintergartendächern (Unterglas)

Mögliche weitere Anwendungsgebiete für das SHADEONE Twister-Segel können sein:
- windresistente Deckbeschattung auf Booten (horizontal)
- alleinstehend oder in Kombination mit einem Wohnwagen/Wohmobil (horizontal)

Außerhalb des Sonnenschutzbereiches könnte SHADEONE® STRUCTURE Segel folgende Verwendung finden:
- Sichtschutz, z. B. an Messeständen (vertikal)
- als Raumtrennung oder Raumabgrenzung (vertikal)
- Abgrenzung einer Raucherlounge (vertikal)

Vorteile des SHADEONE® STRUCTURE

- ein Produkt mit drei Montagevarianten
- einzigartiges Design
- leichte Bedienung ohne Kraftaufwand
- optimale Tuchspannung in jeder Position
- individuelle Größe
- attraktiver Preis
- Segeltuch: UV-Schutz, wasserbeständig, fungizid
- minimaler Montageaufwand durch geringes Gewicht und minimale Montagekonstruktion
- an jeder Bauweise montierbar

Funktionsweise des SHADEONE® STRUCTURE

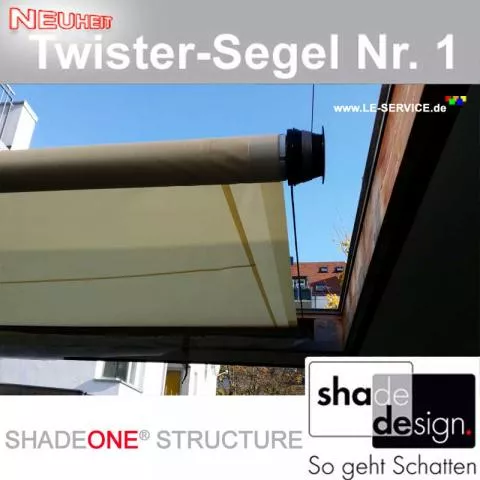

Hauptkomponente des SHADEONE® Systems ist die Tuchwelle, welche zugleich das Ausfallprofil des Twister-Segel ist. So kommt das Funktionsprinzip des Sonnensegels zum Tragen und stellt die geniale Kombination aus Tuch-Aufrollung und Tuchspannung dar.

Die Enden der Spannseile, welche an den Tuchwellenenden montiert sind, werden an zwei Montagepunkten fixiert. Die Montagepunkte bilden die maximale Ausladung des Beschattungssystems. Die an den Abschlüssen der Tuchwellenenden montierten Spannseile sind komplett abgewickelt und gespannt, wenn das Tuch auf der Tuchwelle vollkommen aufgerollt ist. Wird das Tuch von der Tuchwelle abgewickelt, werden die Spannseile gleichzeitig aufgewickelt. Die Spannseile und das Tuch bleiben dabei in jeder Position gespannt.

Bedienung

Die Bedienung des SHADEONE® STRUCTURE Twister-Segels erfolgt über ein 12m langes Zugseil, welches an mindestens einem Ende der Tuchwelle montiert wird, einer Umlenkrolle und einer Seilfixierung. Das UV-stabile Zugseil hat einen Durchmesser von 4mm und ist schwarz. Die Seilfixierung erfolgt wahlweise mit einem Seilwickler, einer Seilklemme oder einem Seilhalter aus Kunststoff.

Wird das Tuch in Richtung Montagepunkte der Spannseile mit einem Neigungswinkel - also abfallend montiert, wird zum Ausfahren der Beschattung ganz einfach die Schwerkraft genutzt. Und auch für das Einfahren des Twister-Segels wird ohne großen Kraftaufwand am Zugseil gezogen. Dieses wird dann unauffällig fixiert.

Tuch / Bespannung

Durch die Verwendung hochwertiger Markisenstoffe ist der Einsatz des SHADEONE Twistersegels ab einem Neigungswinkel von 10% auch bei Regen möglich. Das SHADEONE® Tuchsegel besteht aus hochfestem Polyester. Das niedrige Flächengewicht dieses Tuches harmoniert sehr gut mit der Funktion des Twister-Segels. Die ständige Tuchspannung des Twisters sorgt für den Ablauf des Wassers und verhindert die Bildung von grösseren Wassersäcken. Hier kann durch eine entsprechende Neigungsverstellung bei der Montage der Wasserablauf reguliert werden.

Das Segeltuch besteht aus einem hochwertigem Polyestergewebe (je 2 m Ausladung quer verklebt). Ab einer Breite von 4000mm wird das Tuch mit Segellatten quer verstärkt und 2 Eckverstärkungen sind eingearbeitet.
Für Farbe und technische Eigenschaften des eingesetzten Segeltuches gilt die aktuelle SHADEONE-Tuchkollektion.

Fazit

Insgeamt eine innovative Neuentwicklung und derzeit einzigartiges Produkt für den Bereich Sonnenschutz. Bei diesem Twister-Segel handelt es sich also nicht um ein herkömmliches Sonnensegel, sondern um eine völlig neue Art von Sonnenschutz. Der Produktionsstandort dieses Artikels ist übrigens Deutschland. Damit ist das SHADEONE® Twister-Segel made in Germany. Lassen Sie sich von uns zu diesem Artikel beraten oder fordern Sie ein persönliches Angebot über das Twistersegel SHADEONE® STRUCTURE an.

Technische Daten und weitere Details

technische Daten des SHADEONE® Segels

- Tuch: Polyestergewebe
- Tuchwelle: Aluminium 85 x 1,8 mm
- Kederschiene: Aluminium pulverbeschichtet (1 Konsole pro Meter Breite)
- Spannsäulen rund: Edelstahlrohr d=60 mm (Typ INOX)
- Spannsäulen eckig: Edelstahlrohr 60x60 mm (Typ INOX)
- Wandhalter: Edelstahlrohr 40x40 mm (Typ STRUCTURE)
- Spannseile: Drahtseil 7 m (Standard pro Säule oder Halter)
- Zugleine: UV-beständig, Farbe Schwarz, 12 m (Standard)

lieferbare Maße

- 2000 mm bis 6000 mm Breite
- 1500 mm bis 5750 mm Ausladung

Farben

Die Standard-Farben für die Kederschiene und die Konsolen des SHADEONE® STRUCTURE sind wahlweise
- Weiß RAL 9016 (Pulverbeschichtung) oder
- Alu eloxiert

Die Spannhalter gibt es in Edelstahl oder auch mit Farbbeschichtung:
- Edelstahl gebürstet
- Weiß RAL 9016
- Sonderfarben nach RAL

Sonderfarbbeschichtungen sind mit teils erheblicher Verlängerung der Produktionsdauer verbunden.
Wandspannhalter werden mit angeschweißten Konsolen geliefert. Standard-Halterlänge: 1500 mm.

Lieferbare Uni-Farben für das Tuch

- Weiss (ca. RAL 9003)
- Silber (ca. RAL 9006)
- Grau (ca. RAL 7042)
- Bordeaux (ca. RAL 3005)
- Beige / sandfarben (ca. RAL 1015)
- Gelb (ca. RAL 1003)

Tucheigenschaften

- Material: Polyester hochfest
- Beschichtungsart: Polyurethan
- Ausrüstung: schmutzabweisend, fungizid
- Flächengewicht DIN EN 12127 ca. 140 g/m²
- Weiterreißfestigkeit > Kette DIN EN 13937 - 2 N ≥ 80
- Weiterreißfestigkeit > Schuss DIN EN 13937 - 2 N ≥ 80
- Wassersäule DIN EN 20811 ≥ 1000 mm
- Wasserabweisung AATCC-22 Spray Test DIN EN 24920 Note ≥ 70
- Lichtechtheit DIN EN ISO 105-BO2 Note 5 - 7
- Meerwasserechtheit DIN EN ISO 105-E02 Note 4 - 5
- Schutzeigenschaften gegen ultraviolette Sonnenstrahlung DIN EN 13758-1 UPF-Wert 50+

Neigungswinkel

Die SHADEONE® Anlage kann entweder waagerecht oder auch in jeder Neigung montiert werden, wobei eine Neigung nicht zwingend erforderlich ist. Als Sonnenschutz funktioniert das SHADEONE® STRUCTURE Twister-Segel auch problemlos in einer waagerechten Lage. Der empfohlene Neigungswinkel nach vorn beträgt 10% - 40%, um einen ausreichenden Wasserablauf zu gewährleisten. Es handelt sich hierbei um die Tuchneigung über die Ausfalltiefe - nicht zu verwechseln mit dem Neigungswinkel der Säulen.

Befestigung / Montage des SHADEONE® STRUCTURE

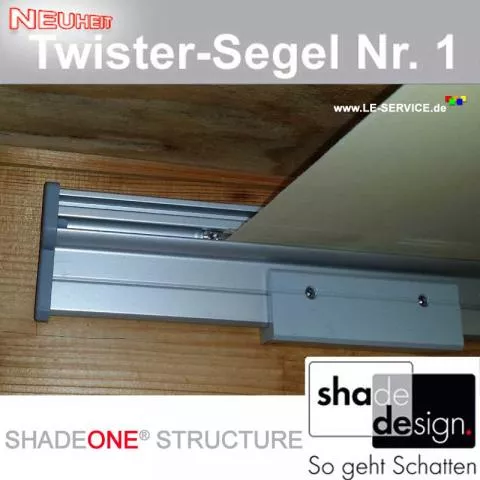

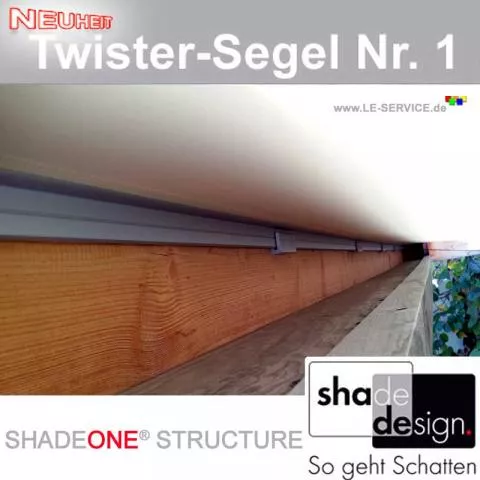

Wand- oder Deckenbefestigung des Tuches erfolgt anhand einer Aluminium-Kederschiene. Für jeden Meter der Anlagenbreite wird eine 100 mm breite Konsole zur Anbringung verwendet.

Grundsätzlich gibt es drei unterschiedliche Montagevarianten:
- Spannsäulen (SHADEONE® BASIC - verzinktes Stahlrohr 40x40x2mm oder SHADEONE® INOX - mit 60er Edelstahlsäulen vierkant oder rund), z. b. für Balkone und Terrassen
- Wandhalter (SHADEONE® STRUCTURE - verzinktes Stahlrohr), z. B. als Unterglasbeschattung
- Kombination aus Säule/Wandhalter

Säulenmontage:
- entweder als Bodenmontage für die Säulen (2400mm Länge) mit Montagefußplatte in 250x250mm
- oder als Montage am Geländer mit Halter und Säulen (2400mm Länge)
- optional auch gekröpfte Säulen lieferbar

Integrierte Kurbelspanntechnik und Drahtseil (Standard-Seillänge 7000mm pro Säule/Wandhalter).

WICHTIG: vor Installationsbeginn bitte beachten

• - alle Shadeone Twister-Segel in Standardausführung sind für den Betrieb mit einem Gefälle von 0 % bis 40 % (= 22°) konzipiert


• - für den selbstständigen Wasserablauf wird ein Mindestgefälle von 14 % (= 8°) empfohlen


• - ist das Gefälle geringer, besteht die Möglichkeit, mindestens eine Edelstahlsäule mit Höhenverstellung einzusetzen, andernfalls ist das ausgerollte Twister-Segel nicht für den Einsatz im Regen geeignet


• - seitlich der beiden Tuchwellenenden ist über den kompletten Ausrollbereich ein Mindestabstand von mindestens 2 cm zu angrenzenden Mauern o. Ä. einzuhalten (= notwendiger Montagefreiraum und seitlicher Bewegungsfreiraum Tuchwelle)


• - empfohlene minimale Durchgangshöhe (Unterkante Tuchwelle): 2200 mm


• - Entfernung zwischen Montage des Segels am Untergrund und den Spannseil-Auslässen der Spannelemente (Säulen für INOX/BASIC bzw. Spannelement STRUCTURE) liegen im Bereich zwischen "Länge Segelausladung" und "Länge Segelausladung +1000 mm"


• - in den mitgelieferten Wandkonsolen bzw. der Konsolenschiene und in der Segelanbindungsschiene (bei der Ausführung mit Schutzdach) sind Gewindestifte/Madenschrauben als Transportschutzmaßnahme weit eingeschraubt


• - diese Gewindestifte/Madenschrauben sind vor Installationsbeginn soweit herauszuschrauben, sodass die vorderen Enden nicht mehr in die jeweiligen Nuten hineinragen


• - die Segelanbindungsschiene ist für eine reibungslose Funktion stets waagerecht zu montieren


• - die Spannseilauslässe der beiden vorderen Spannelemente müssen für die reibungslose Funktion auf gleichem Höhenniveau liegen (dies ist speziell bei der Festlegung von Säulenlängen INOX, BASIC zu berücksichtigen!)
