SHADEONE® INOX Sonnensegel mit Edelstahlsäulen - das Twister-Segel von shadesign

Produktbeschreibung des SHADEONE® INOX

Das SHADEONE® INOX ist ein besonderes Sonnensegel mit Edelstahlsäulen. Das Segel verbindet die grazile und leichte Ausführung eines herkömmlichen Sonnensegels mit den Vorteilen einer modernen Markise. Das SHADEONE® INOX kommt zum Einsatz ähnlich wie eine Markise - ist aber keine. Eine völlig neue Technologie unterscheidet das Twister-Segel von einer Markise und von einem herkömmlichen Sonnensegel. Hier wickelt sich das Segeltuch im vordernen Ausfallprofil auf und an der Wandseite wird das Tuch mit einer Kederschiene an den mitgelieferten Konsolen befestigt.

Das SHADEONE® Segeltuch besteht aus hochfestem und wasserdichten Polyester mit einem niedrigen Flächengewicht. Das speziell entwickelte Gewebe überzeugt durch hohe Wasserdruckbeständigkeit und UV-Beständigkeit. Zudem hat das Tuch des Twistersegels eine hohe Reißfestigkeit und ist schmutzabweisend, fungizid und UV-stabilisiert.

Die Montage des SHADE Schatten-Systems ist auf nahezu jedem Untergrund möglich, da hier im Gegensatz zu einer Markise kaum Hebelkräfte in die Wand abgeleitet werden. Das Twistersegel hat ein sehr geringes Gewicht, ist sehr leicht und in kurzer Zeit zu montieren.

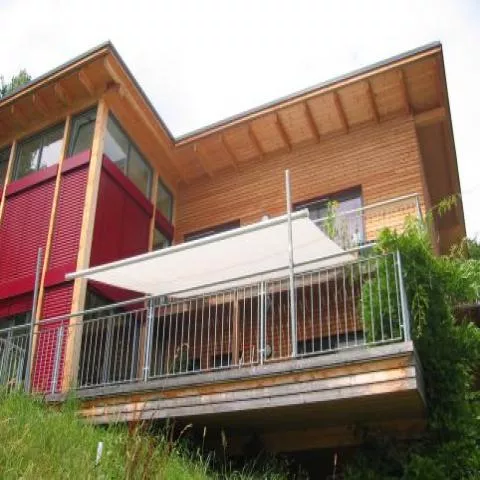

Einsetzbar ist dieses System zum Beispiel am Balkon (mit spezieller Geländerhalterung für die vorderen Spannsäulen), auf der Terrasse oder als Unterglas-Beschattungssystem im Wintergarten bzw. unter einem Glasdach.
Das Twister-Segel ist eine wirklich innovative Neuentwicklung und unterscheidet sich in der Ausstattung und Funktion erheblich vom bisher bekannten, herkömmlichen Sonnensegel. Es handelt sich um eine völlig neue Art Sonnenschutzsystem.

Anwendungsgebiete des SHADEONE® INOX Twistersegels

Das SHADEONE® INOX Twister-Segel wurde für den Einsatz als Sonnenschutz auf Balkonen, Terrassen und Freiflächen (System SD-O) konzipiert. Das Sonnensegel kann auch als Unterglasbeschattung (System SD-UG) für Glasdächer eingesetzt werden. Ein ansprechendes Design, einfache Montage und Bedienung zeichnen das SHADEONE System aus. Überall dort wo konstruktive Einfachheit gefragt ist, findet das SHADEONE Twistersegel, seinen Platz.

Das SHADEONE® INOX Twistersegel ist geeignet als Beschattung für:

• Balkone


• Terrassen


• Freisitze


• sonstige Freiflächen


• Glasdächer (Unterglas)


• Wintergartendächer (Unterglas)

Mögliche weitere Anwendungsgebiete für das SHADEONE Twistersegel können sein:

• windresistente Deckbeschattung auf Booten (horizontal)


• alleinstehend oder in Kombination mit einem Wohnwagen/Wohmobil (horizontal)

Außer als Sonnenschutz könnte das Sonnensegel auch folgende Verwendung finden:

• Sichtschutz, z. B. an Messeständen (vertikal)


• als Raumtrennung oder Raumabgrenzung (vertikal)


• Abgrenzung einer Raucherlounge (vertikal)

Vorteile des SHADEONE® INOX

- Ausführung der Spannsäulen bzw. Halter in Edelstahl (Inox)
- ein Produkt mit drei Montagevarianten
- einzigartiges Design
- leichte Bedienung ohne Kraftaufwand
- optimale Tuchspannung in jeder Position
- individuelle Größe
- attraktiver Preis
- Segeltuch: UV-Schutz, wasserbeständig, fungizid
- minimaler Montageaufwand durch geringes Gewicht und minimale Montagekonstruktion
- an jeder Bauweise montierbar

Funktionsweise des SHADEONE® Segels

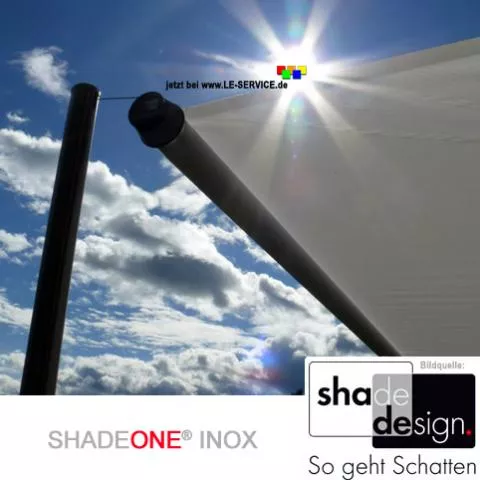

Hauptkomponente des SHADEONE® Systems ist die Tuchwelle, welche zugleich das Ausfallprofil des Twister-Segel ist. So kommt das Funktionsprinzip des Sonnensegels zum Tragen und stellt die geniale Kombination aus Tuch-Aufrollung und Tuchspannung dar. Sekundenschnelles Ausrollen und schnelles Einrollen des Segeltuches über Spannseile machen den Einsatz dieses Sonnenschutzes beinahe zum Kinderspiel. Dabei ist das Segeltuch obendrein wasserdicht und regenbeständig und ab ca. 8 Grad Neigung sogar selbstentwässernd. Grundsätzlich ist jedoch keine Tuchneigung notwendig. Das System ist ausgelegt für Gefälle von 0 bis 40 % (22°). Mehr als 40 % Gefälle ist nach individueller Rücksprache mit Hersteller ebenfalls möglich.

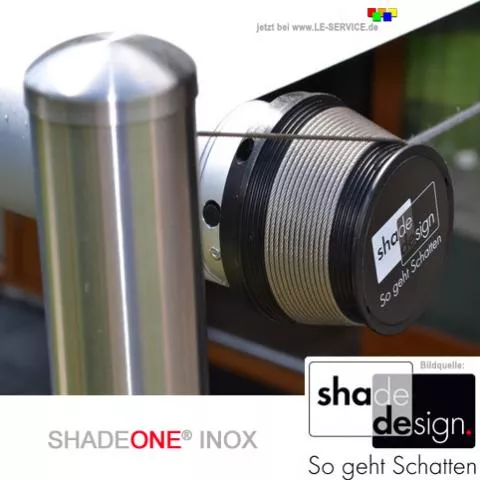

Die Enden der Spannseile, welche an den Tuchwellenenden montiert sind, werden an zwei Montagepunkten fixiert. Die Montagepunkte bilden die maximale Ausladung des Beschattungssystems. Die an den Abschlüssen der Tuchwellenenden montierten Spannseile sind komplett abgewickelt und gespannt, wenn das Tuch auf der Tuchwelle vollkommen aufgerollt ist. Wird das Tuch von der Tuchwelle abgewickelt, werden die Spannseile gleichzeitig aufgewickelt. Die Spannseile und das Tuch bleiben dabei in jeder Position gespannt.

Tuch / Bespannung

Durch die Verwendung hochwertiger Markisenstoffe ist der Einsatz des SHADEONE INOX Twistersegels ab einem Neigungswinkel von 10% auch bei Regen möglich. Das SHADEONE® Tuchsegel besteht aus hochfestem Polyester. Das niedrige Flächengewicht dieses Tuches harmoniert sehr gut mit der Funktion des Twister-Segels. Die ständige Tuchspannung des Twisters sorgt für den Ablauf des Wassers und verhindert die Bildung von grösseren Wassersäcken. Hier kann durch eine entsprechende Neigungsverstellung bei der Montage der Wasserablauf reguliert werden.

Das Segeltuch besteht aus hochwertigem Polyestergewebe (je 2 m Ausladung quer verklebt). Ab einer Breite von 4000mm wird das Tuch mit Segellatten quer verstärkt und 2 Eckverstärkungen sind eingearbeitet.
Für Farbe und technische Eigenschaften des eingesetzten Segeltuches gilt die aktuelle SHADEONE-Tuchkollektion.

Lieferbare Tuchfarben für das Sonnensegel

• Beige (ca. RAL 1015)


• Gelb (ca. RAL 1003)


• Bordeaux (ca. RAL 3005)


• Silber (ca. RAL 9006)


• Grau (ca. RAL 7042)


• Anthrazit (ca. RAL 7016) - NEU 2018 / 2019


• Grün (ca. Pantone 2293) - NEU 2018 / 2019

Bedienung des SHADEONE® INOX

Die Bedienung des Twister-Segels erfolgt über ein 12m langes Zugseil, welches an mindestens einem Ende der Tuchwelle montiert wird, einer Umlenkrolle und einer Seilfixierung. Das UV-stabile Zugseil hat einen Durchmesser von 4mm und ist schwarz. Die Seilfixierung erfolgt wahlweise mit einem Seilwickler, einer Seilklemme oder einem Seilhalter aus Kunststoff.

Wird das Tuch in Richtung Montagepunkte der Spannseile mit einem Neigungswinkel - also abfallend montiert, wird zum Ausfahren der Beschattung ganz einfach die Schwerkraft genutzt. Und auch für das Einfahren des Twister-Segels wird ohne großen Kraftaufwand am Zugseil gezogen. Dieses wird dann unauffällig fixiert.

Fazit

Insgeamt ist das SHADEONE® INOX eine innovative Neuheit und ein einzigartiges Produkt im Bereich der Sonnenschutzsysteme. Bei diesem Twister-Segel mit INOX Säulen handelt es sich nicht um ein herkömmliches Sonnensegel, sondern um eine völlig neue Art von Beschattungssystem. Der Produktionsstandort ist übrigens Deutschland. Damit ist das SHADEONE® Twister-Segel made in Germany.

Lassen Sie sich von uns zu diesem Artikel beraten oder fordern Sie ein persönliches Angebot über das Twistersegel SHADEONE® INOX an.

Technische Daten und weitere Details

technische Daten des SHADEONE® INOX Sonnensegels

- Tuch: Polyestergewebe
- Tuchwelle: Aluminium 85 x 1,8 mm
- Kederschiene: Aluminium pulverbeschichtet (1 Konsole pro Meter Breite)

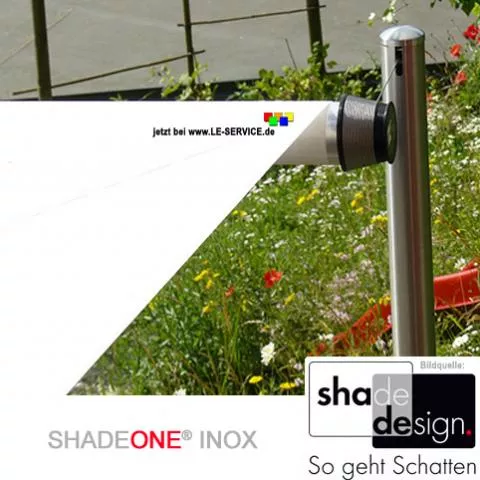

- Spannsäulen rund: Edelstahlrohr d=60 mm (Typ INOX)
- Spannsäulen eckig: Edelstahlrohr 60 x 60 mm (Typ INOX)
- Wandhalter: Edelstahlrohr 40 x 40 mm (Typ STRUCTURE)
- Spannseile: Drahtseil 7 m (Standard pro Säule oder Halter)
- Zugleine: UV-beständig, Farbe Schwarz, 12 m (Standard)

lieferbare Maße

- 2000 mm bis 6000 mm Breite
- 1500 mm bis 5750 mm Ausladung

Farben für die Systemteile

Die Standard-Farben (Pulverbeschichtung) für die Kederschiene und die Konsolen sind wahlweise
- Weiß RAL 9016 oder
- Alu eloxiert

Für die Spannsäulen gibt es keine Farbbeschichtung, sie werden in Silber/Edelstahl geliefert. Seilklemme mit Umlenkrolle, verchromt. Seilhalter aus Edelstahl.
Sonderfarbbeschichtungen sind mit teils erheblicher Verlängerung der Produktionsdauer verbunden.

Für die Stützen des INOX-Segels sind Sonderlängen bis 3000 mm ohne Aufpreis lieferbar. Standard-Stützenlänge: 2400 mm.
Bodenplatten für die Bodenbefestigung der Stützen sind nicht im Standard-Lieferumfang enthalten. Optional gegen Aufpreis 178,50 EUR/Stk. lieferbar (Edelstahl geschliffen mit angeschweißtem Rohrschaft, 250 x 250 x 8 mm).

Lieferbare Farben für das Tuch (Uni)

- Beige (ca. RAL 1015)
- Gelb (ca. RAL 1003)
- Bordeaux (ca. RAL 3005)
- Silber (ca. RAL 9006)
- Grau (ca. RAL 7042)
- Anthrazit (ca. RAL 7016) - NEU 2018
- Grün (ca. Pantone 2293) - NEU 2018

Tucheigenschaften

- Material: Polyester hochfest
- Beschichtungsart: Polyurethan
- Ausrüstung: schmutzabweisend, fungizid
- Flächengewicht DIN EN 12127 ca. 140 g/m²
- Weiterreißfestigkeit > Kette DIN EN 13937 - 2 N ≥ 80
- Weiterreißfestigkeit > Schuss DIN EN 13937 - 2 N ≥ 80
- Wassersäule DIN EN 20811 ≥ 1000 mm
- Wasserabweisung AATCC-22 Spray Test DIN EN 24920 Note ≥ 70
- Lichtechtheit DIN EN ISO 105-BO2 Note 5 - 7
- Meerwasserechtheit DIN EN ISO 105-E02 Note 4 - 5
- Schutzeigenschaften gegen ultraviolette Sonnenstrahlung DIN EN 13758-1 UPF-Wert 50+

Neigungswinkel

Die SHADEONE® Anlage kann entweder waagerecht oder auch in jeder Neigung montiert werden, wobei eine Neigung nicht zwingend erforderlich ist. Als Sonnenschutz funktioniert das Twister-Segel auch problemlos in einer waagerechten Lage. Der empfohlene Neigungswinkel nach vorn beträgt 10% - 40%, um einen ausreichenden Wasserablauf zu gewährleisten. Gemeint ist hier die Tuchneigung über die Ausfalltiefe - nicht zu verwechseln mit dem Neigungswinkel der Säulen.

Befestigung / Montage des SHADEONE® INOX

Wand- oder Deckenbefestigung des Tuches erfolgt anhand einer Aluminium-Kederschiene. Für jeden Meter der Anlagenbreite wird eine 100 mm breite Konsole zur Anbringung verwendet.

Grundsätzlich drei unterschiedliche Montagevarianten:
- Spannsäulen (BASIC - verzinktes Stahlrohr 40x40x2mm oder INOX - mit 60er Edelstahlsäulen vierkant oder rund), z. b. für Balkone und Terrassen
- Wandhalter (STRUCTURE - verzinktes Stahlrohr), z. B. als Unterglasbeschattung
- Kombination aus Säule/Wandhalter

Säulenmontage:
- entweder als Bodenmontage für die Säulen (2400mm Länge) mit Montagefußplatte in 250x250mm
- oder als Montage am Geländer mit Halter und Säulen (2400mm Länge)
- optional auch gekröpfte Säulen lieferbar

Integrierte Kurbelspanntechnik und Drahtseil (Standardlänge 7000mm pro Säule/Wandhalter).

Empfohlene Fundamentgröße: mindestens 400 x 400 x 800 mm (Breite x Länge x Tiefe)

WICHTIG: vor Installationsbeginn bitte beachten

• alle Shadeone Twistersegel in Standardausführung sind für den Betrieb mit einem Gefälle von 0 % bis 40 % (= 22°) konzipiert


• für den selbstständigen Wasserablauf wird ein Mindestgefälle von 14 % (= 8°) empfohlen


• ist das Gefälle geringer, besteht die Möglichkeit, mindestens eine Edelstahlsäule mit Höhenverstellung einzusetzen, andernfalls ist das ausgerollte Twister-Segel nicht für den Einsatz im Regen geeignet


• seitlich der beiden Tuchwellenenden ist über den kompletten Ausrollbereich ein Mindestabstand von mindestens 2 cm zu angrenzenden Mauern o. Ä. einzuhalten (= notwendiger Montagefreiraum und seitlicher Bewegungsfreiraum Tuchwelle)


• empfohlene minimale Durchgangshöhe (Unterkante Tuchwelle): 2200 mm


• Entfernung zwischen Montage des Segels am Untergrund und den Spannseil-Auslässen der Spannelemente (Säulen für INOX/BASIC bzw. Spannelement STRUCTURE) liegen im Bereich zwischen "Länge Segelausladung" und "Länge Segelausladung +1000 mm"


• in den mitgelieferten Wandkonsolen bzw. der Konsolenschiene und in der Segelanbindungsschiene (bei der Ausführung mit Schutzdach) sind Gewindestifte/Madenschrauben als Transportschutzmaßnahme weit eingeschraubt


• diese Gewindestifte/Madenschrauben sind vor Installationsbeginn soweit herauszuschrauben, sodass die vorderen Enden nicht mehr in die jeweiligen Nuten hineinragen


• die Segelanbindungsschiene ist für eine reibungslose Funktion stets waagerecht zu montieren


• die Spannseilauslässe der beiden vorderen Spannelemente müssen für die reibungslose Funktion auf gleichem Höhenniveau liegen (dies ist speziell bei der Festlegung von Säulenlängen INOX, BASIC zu berücksichtigen!)
